Сетчатые газовые фильтры: назначение и область применения

Сетчатые газовые фильтры предназначены для использования в трубопроводах, заполняющей средой в которых является газообразная жидкость или газ. Они устанавливаются для защиты контрольно-измерительной аппаратуры систем от попадания смолосодержащих веществ, песка, волокон, металлической окалины и других инородных частиц.

Качественная очистка предотвращает засорение оборудования, продлевает срок его эксплуатации, способствует повышению герметичности запорной арматуры и значительно снижает износ уплотняющих элементов. Кроме того, фильтрация газа увеличивает точность счетных устройств и минимизирует риск повреждения труб посторонними предметами.

Классификация фильтров

Грамотный подбор сетчатых газовых фильтров и своевременность их обслуживания является обязательным условием надежной и безопасной эксплуатации газоснабжающих систем. Изделия данного типа подразделяются на несколько категорий в зависимости от следующих параметров:

• По направлению движения газа — поворотные и прямоточные.
• По материалу корпуса — сталь, чугун, алюминиевые сплавы.
• По конструктивному исполнению — угловые и линейные.
• По способу изготовления — сварка или литье.

Технология изготовления

Сетчатые газовые фильтры изготавливаются на основе плетеной металлической сетки. Применяемые фильтрующие материалы отличаются следующими особенностями:

• Физическая стойкость по воздействием агрессивной среды.
• Обеспечение необходимой степени фильтрации.
• Химическая инертность к газам.
• Возможность технического обслуживания и замены фильтрующей части.
• Контроль степени загрязненности.

Конструктивные особенности

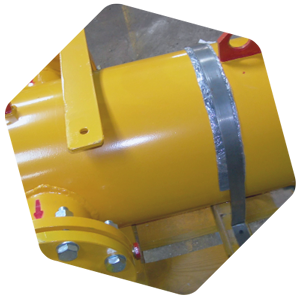

Корпус сетчатых газовых фильтров имеет отверстие в форме кольца, предназначенное для установки и смены кассеты. Фронтальные части перекрываются проволочными сетками. Для заполнения промежутков между ними применяются смоченные в масле нити капрона. На задней стороне имеется специальная решетка, обеспечивающая дополнительную защиту.

Выбор материала, используемого для изготовления сетчатого газового фильтра, должен осуществляться в соответствии с особенностями рабочей среды. Не допускается создание химической реакции при контакте изделия с газом или газообразной жидкостью. Еще одним важным моментом являются допустимые перепады давления на фильтрующем элементе.

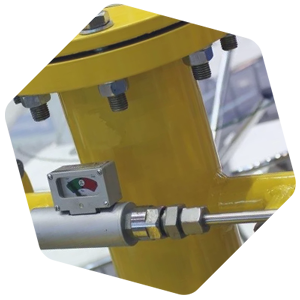

В конструкцию сетчатых газовых фильтров также входит крышка, расположенная в верхней части, фланцы, приваренные к патрубкам корпуса, и штуцеры, используемые для подсоединения контрольно-измерительных устройств. Фланцевое соединение подразумевает наличие паронитовой прокладки, имеющей толщину 2 мм.

Сфера применения

Такие изделия могут устанавливаться в следующих местах:

• Перед счетчиками газа.
• В газорегуляторных пунктах.
• Перед предохранительными клапанами.
• Перед газотурбинными и газопоршневыми генераторами.
• Перед газогорелочными устройствами газовых котлов.
• Перед клапанами регуляторов давления.

Содержащиеся в газе твердые частицы задерживаются на сетке, после чего он попадает в выходной патрубок, предназначенный для вывода конденсата. В случае засорения фильтрующий элемент необходимо вынуть и промыть в теплой воде. Установка сетчатых фильтров может осуществляться как на вертикальные, так и на горизонтальные трубопроводы.

Направление газового потока указывается стрелкой на корпусе изделия. Условия эксплуатации такого оборудования должны соответствовать указанному в паспорте устройства климатического исполнению. Монтаж сетчатых фильтров производится специализированными организациями, имеющими лицензию на проведение подобных работ.
